OE-300系列是无与伦比的宽带低噪声光接收器，结合了高性能可变增益跨阻放大器和高品质光电二极管，秉承了德国FEMTO的传统。

探测器的大面积可以轻松实现光学对准，并且当与光纤适配器结合使用时，SI 型号可提供较高的耦合效率。

增益从 10^2切换到10^8 V /A，可以在 nW 至 10mW 的宽动态范围内实现高精度、可靠的测量。

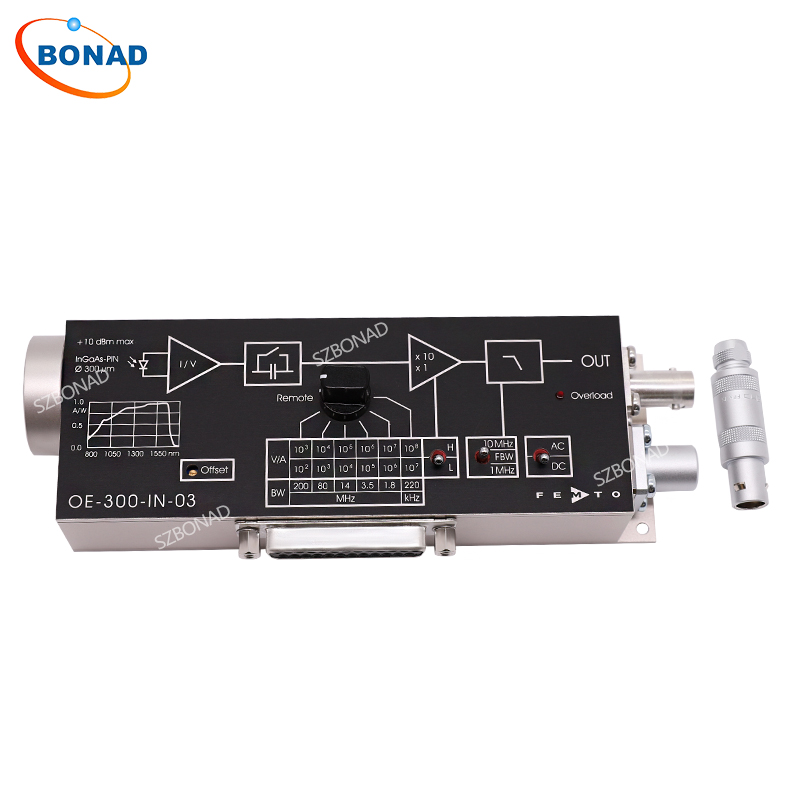

许多附加功能，例如可切换的低通滤波器、偏移调整、可切换的 AC/DC 耦合以及通过 PC 的手动和光隔离远程控制功能，使 OE-300 成为同类产品中*通用的宽带光接收器。


特征

● 可变(可切换)变压器阻抗(增益)10^2至 10^8 V/A

● 宽带高达 200 MHz

● 采用 Si/InGaAs 元素，覆盖 320 nm 至 1700 nm

● 高输入动态范围，高达 10 mW

● 大面积光电探测器尺寸可达直径 3 毫米

● 低噪声至 88 fW/√Hz

● 可切换低通滤波器，用于宽带降噪

● 光纤输入/自由空间输入可选

● 自由空间输入具有 1.035 英寸-40 螺纹，可与许多光学配件兼容

● 手动/远程控制


应用

● MHz 范围内的低噪声光接收器(光电转换)

● 时间分辨光脉冲、光功率测量

● 激光亮度噪声测量(RIN)

● 作为示波器、频谱分析仪、A/D 转换器和射频锁相放大器的光输入前端


技术参数


型号	OE-300-SI-10-FST	OE-300-SI-30-FST	OE-300-IN-01-FC	OE-300-IN-03-FST
探测器类型	Si-PIN	Si-PIN	InGaAs-PIN	InGaAs-PIN
探测器尺寸 [mm]	1.0 x 1.0	Ø 3.0	Ø 0.08	Ø 0.3
波长范围 [nm]	400 - 1000	320 - 1000	900 - 1700	800 - 1700
NEP（增益相关） [/√Hz]	140 fW - 377 pW	154 fW - 340 pW	88 fW - 217 pW	93 fW - 219 pW

所有型号的共同特征
性能范围：低噪音

增益设置 [V/A] （跨阻）	10^2	10^3	10^4	10^5	10^6	10^7
带宽 (-3 dB) [MHz]	200（100）※1	80（60）※1	14	3.5	1.8	0.22

性能范围：高速

增益设置 [V/A] （跨阻）	10^3	10^4	10^5	10^6	10^7	10^8
带宽 (-3 dB) [MHz]	175（100）※1	80（60）※1	14	3.5	1.8	0.22

性能准确性	±1%（跨阻）
低通滤波器	可切换到 1 MHz / 10 MHz
输出性能	±1 V（@ 50 Ω 负载），线性放大
驱动电源	±15 V，+150 mA/−100 mA（典型值），推荐±200 mA
控制接口	5 个光隔离数字输入，TTL/CMOS 兼容，模拟偏移控制电压
案件	170 x 60 x 45 毫米（长 x 宽 x 高），重量 320 克（0.74 磅）

可通过微调电位器或外部控制电压调节偏移电压。LED过载指示。输出短路保护。3针LEMO连接器用于电源输入。包含电源输入连接器。PS-15电源单独出售。


光具座(自由空间)，光纤兼容

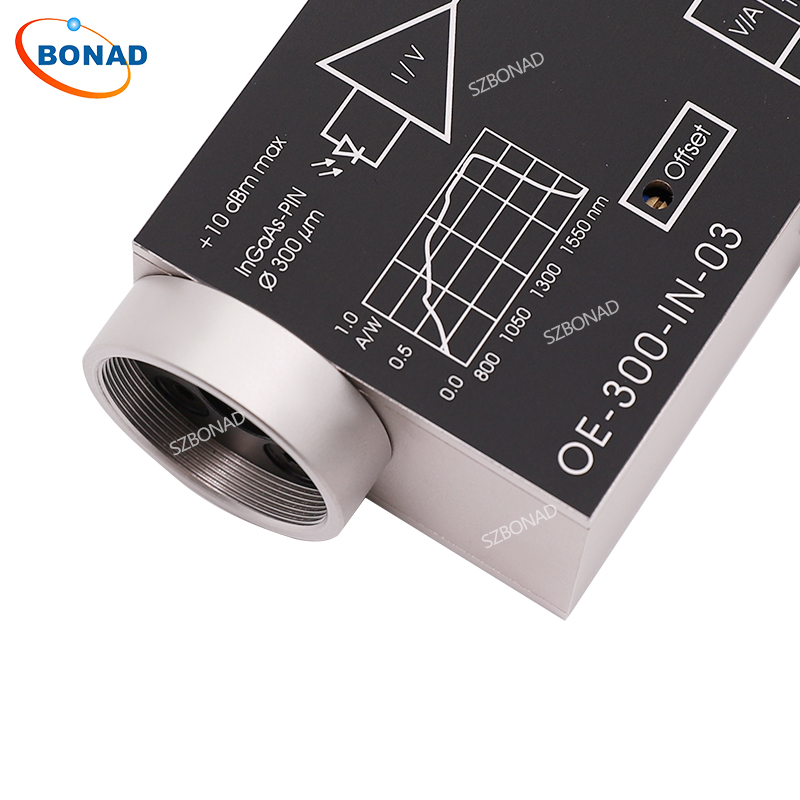

Si 型号出厂时配备光学自由空间输入 (FST)，设计为 1.035 英寸 -40 螺纹法兰，带有旋入式耦合环。这使得它能够与不同制造商的光学配件广泛兼容，例如透镜、套管、笼式系统和光学适配器。

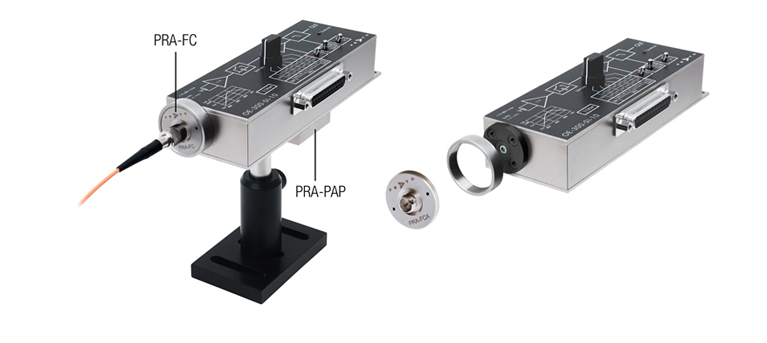

只需旋入 PRA 系列光纤适配器，即可轻松将自由空间输入转换为光纤连接 (FC、FSMA)。

对于 InGaAs 型号，您可以选择允许高精度光纤测量的固定光纤输入 (FC) 型号和带有自由空间输入的型号。

对于探测器面积小于 ⌀ 0.4 毫米的型号，建议仅在有限范围内使用光纤适配器，因为可能会发生耦合损耗和不稳定性。如果重点是高精度光纤测量，通常使用带有固定光纤输入的 FC 型号可获得*佳结果。

所有 OE-300 型号均可通过可选的接杆支架适配器类型 PRA-PAP 轻松安装在标准 M4 和 8-32 UNC 螺纹光学接杆支架上。
