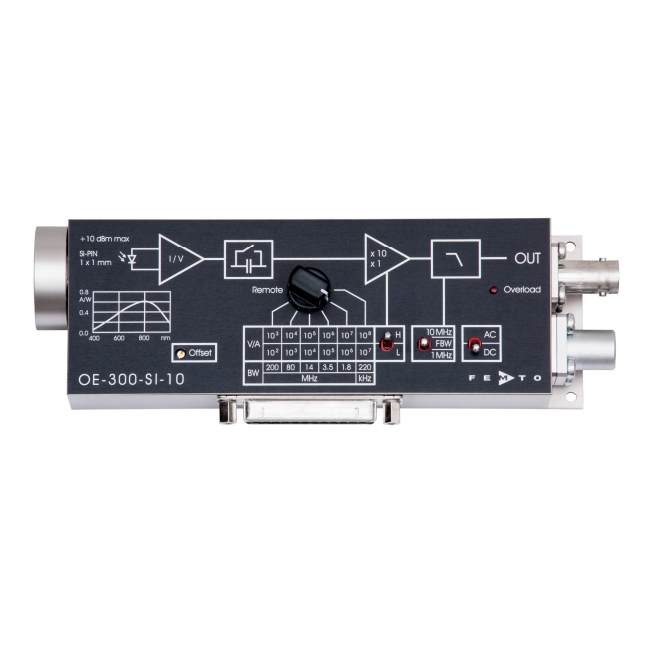

OE-300-SI-10 是一款高速可变增益光接收器，旨在快速、精确地将微小光信号转换为等效输出电压。

1.035英寸-40螺纹法兰，带内螺纹耦合环(外径30毫米)，适用于自由空间应用。

兼容多种光学标准配件，并可与各种类型的光纤连接器适配器配合使用。

可选配：

光纤适配器PRA-FC、PRA-FCA和PRA-FSMA。

由于OE-300-SI-10输入耦合器中安装相对较大的1×1mm光电二极管，因此耦合效率并不高。然而，建议使用低数值孔径(NA)的标准SM 9/125光纤(PC或APC)，以确保接近100%的耦合效率。


特征

● 可变(可切换)变压器阻抗(增益)10^2至 10^8 V/A

● 宽带高达 200 MHz

● 采用 Si/InGaAs 元素，覆盖 320 nm 至 1700 nm

● 高输入动态范围，高达 10 mW

● 大面积光电探测器尺寸可达直径 3 毫米

● 低噪声至 88 fW/√Hz

● 可切换低通滤波器，用于宽带降噪

● 光纤输入/自由空间输入可选

● 自由空间输入具有 1.035 英寸-40 螺纹，可与许多光学配件兼容

● 手动/远程控制


应用

● MHz 范围内的低噪声光接收器(光电转换)

● 时间分辨光脉冲、光功率测量

● 激光亮度噪声测量(RIN)

● 作为示波器、频谱分析仪、A/D 转换器和射频锁相放大器的光输入前端


原理图

输入噪声等效功率(NEP)


频率响应
