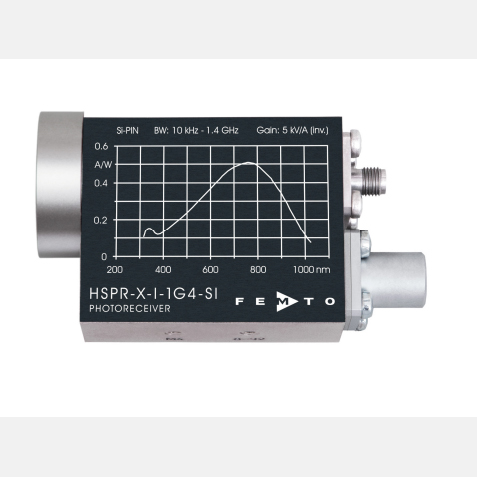

HSPR-X-I-1G4-SI-FC/FST 光接收器由一个硅光电二极管和一个低噪声固定增益放大器组成。它旨在将微小光信号以超快速方式转换为等效输出电压。

工作环境必须无烟、无尘、无油脂、无油污、无冷凝水和其他可能影响操作或性能的污染物。


主要特征

带宽 10 kHz – 1.4 GHz

放大器跨阻增益 5.0 × 10^3 V/A(反相)

*大转换增益 2.55 × 10^3 V/W @ 760 nm

光谱范围 320 – 1000 nm


技术规格

Specifications	Test conditions	VS = +15 V, TA = 25 °C, system impedance = 50 Ω
	Gain Amplifier transimpedance	5 x 10^3 V/A (@ 50 Ω load, inverting)
	Conversion gain	2.55 x 10^3 V/W (typ. @ 760 nm)
Frequency Response	Lower cut-off frequency (–3 dB)	10 kHz
	Upper cut-off frequency (–3 dB)	1.4 GHz (±15 %)
	Rise/fall time (10 % - 90 %)	250 ps (±15 %)
Input/Detector	Detector material	Si-PIN photodiode
	Active area	FS-version:Φ 400 µm
		FC-version: integrated ball lens, suitable for fibers up to 400 µm core diameter
	Spectral range	320 ... 1000 nm
	Max. optical peak input power	390 µW AC (for linear amplification, @ 760 nm)  10 mW CW (to prevent saturation, @ 760 nm)
	Noise Min. NEP	19 pW/√Hz (@ 760 nm, 100 MHz)
Output	Output impedance	50 Ω (designed for 50 Ω load)
	Output VSWR	1.4 : 1 (@ f < 2.5 GHz)
	Output return loss	15.5 dB (@ f < 2.5 GHz)
	Max. output voltage	2.0 VPP (@ 50 Ω load, for linear amplification)
	Output noise	typ. 2.5 mVRMS or 17 mVPP* (measurement BW: 4 GHz)
	* The peak-to-peak output noise is derived from the RMS noise as follows: VPP = VRMS x 6.6 (99.9% of the time the output noise voltage will be within the specified peak-to-peak value.)

型号

HSPR-X-I-1G4-SI-FST

1.035英寸-40螺纹法兰，带内螺纹耦合环(外径30毫米)，适用于自由空间应用。

兼容多种光学标准配件，并可与各种类型的光纤连接器适配器配合使用。

可选配：

光纤适配器PRA-FC、PRA-FCA和PRA-FSMA。

由于HSPR-X-I-1G4-SI输入耦合器中安装的0.4毫米直径光电二极管相对较大，因此耦合效率并不高。然而，建议使用低数值孔径(NA)的标准SM 9/125光纤(PC或APC)，以确保接近100%的耦合效率。

HSPR-X-I-1G4-SI-FC

固定式/永久式FC光纤连接器，可实现高耦合效率和卓越的转换增益精度。
