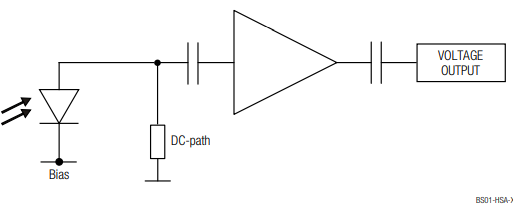

HSA-X-S-1G4-SI 光接收器由一个硅光电二极管和一个低噪声固定增益放大器组成。它旨在将微小光信号以超快速度转换为等效输出电压。工作原理基本清晰易懂。
技术参数
| 技术参数 | 测试条件 | VS = +15 V, TA = 25 °C, system impedance = 50 Ω |
| 增益放大器跨阻 | 5 x 10^3V/A (@ 50 Ω load) | |
| 转换增益 | 2.55 x 10^3V/W (typ. @ 760 nm) | |
| 响应频率 | 下截止频率 (-3 dB) | 10 kHz |
| 上截止频率 (-3 dB) | 1.4 GHz (±15 %) | |
| 上升/下降时间 (10 % - 90 %) | 250 ps (±15 %) | |
| 输入 | 探测器材料 | Si-PIN photodiode |
| 有效面积 | FS-version: Φ 400 µm | |
| FC-version: integrated ball lens, suitable for fibers up to 400 µm core diameter | ||
| 光谱范围 | 320 ... 1000 nm | |
| *大光峰值输入功率 | 370 µW AC (for linear amplification, @ 760 nm) 10 mW CW (to prevent saturation, @ 760 nm) | |
| 噪声（*小噪声等效功率） | 32 pW/√Hz (@ 760 nm, 100 MHz) | |
| 输出 | 输出阻抗 | 50 Ω (designed for 50 Ω load) |
| 输出驻波比 | 2.5 : 1 (@ f < 2.5 GHz) | |
| 输出回波损耗 | 7.3 dB (@ f < 2.5 GHz) | |
| *大输出电压 | 1.9 VPP (@ 50 Ω load, for linear amplification) | |
| 输出噪声（典型值） | 3.6 mVRMS or 24 mVPP* (measurement BW: 4 GHz) | |
| * 峰峰值输出噪声由 RMS 噪声推导而来，公式如下：VPP = VRMS x 6.6 （99.9% 的时间里，输出噪声电压将在指定的峰峰值范围内。） | ||
型号
HSA-X-S-1G4-SI-FST
Si-PIN，∅ 0.4 mm，320 – 1000 nm，1.4 GHz，反相输出，自由空间输入，1.035"-40 螺纹法兰，适用于自由空间应用。
兼容多种光学标准配件，并可与各种类型的光纤连接器适配器配合使用。
可选配：
光纤适配器PRA-FC、PRA-FCA和PRA-FSMA。
由于HSA-X-S-1G4-SI输入耦合器中安装的0.4毫米直径光电二极管相对较大，因此无需特别注意。然而，建议使用低数值孔径(NA)的标准SM 9/125光纤(PC或APC)，以确保接近100%的耦合效率。
HSA-X-S-1G4-SI-FC
Si-PIN，集成球透镜，320 – 1000 nm，1.4 GHz，反相输出，FC 光纤连接器(固定/永久)，耦合效率高，转换增益精度高。

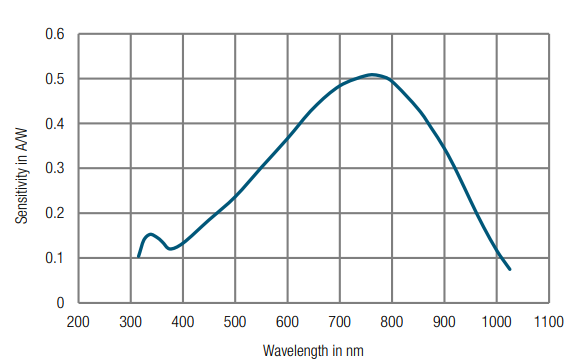

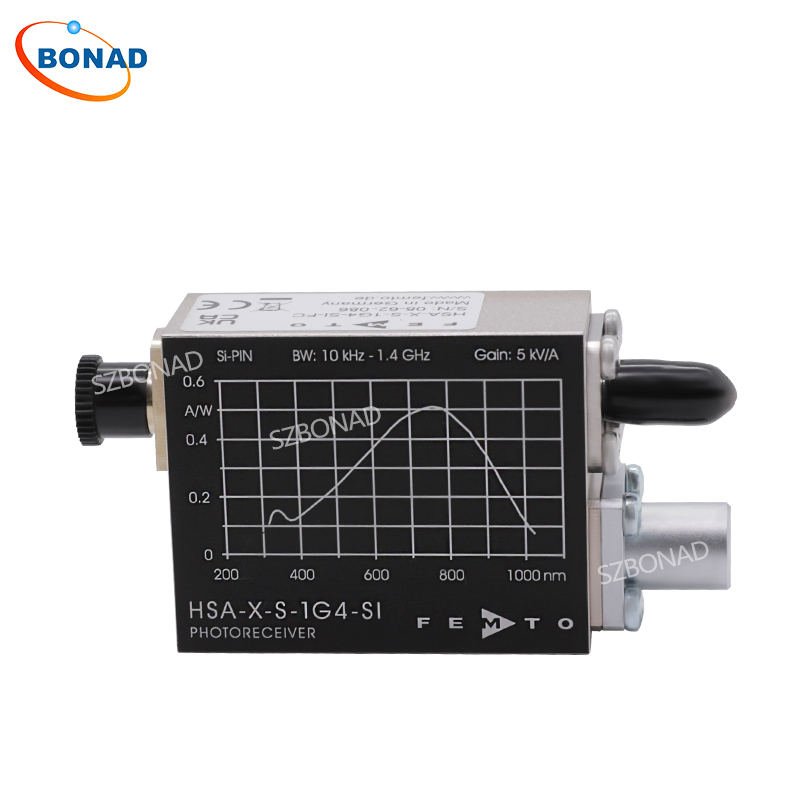

响应范围
关于我们
公司生产IP防触电安规防护等级试验指、试验机、灯头量规通止规、插头插座量规、插座保护门、试验指针销、球压测试仪、弹簧冲击器、冷冻负载试验包、土壤水份传感器等等，还代理以色列OPHIR、德国WAZAU、德国GTE、德国FEMTO、英国MUNRO、英国RS、美国REGAN等进口品牌陶瓷砖/地板/道路摩擦系数测试仪、防滑检测仪、激光功率计/能量计、电流/电压/锁相放大器/光电接收器、试验仪器等等产品。
| 品牌： | FEMTO |
| 型号： | HSA-X-S-1G4-SI-FC/FST |
| 加工定制： | 否 |
| 测量范围： | 5.0 × 10^3 V/A |
| 测量精度： | 见详情 |
