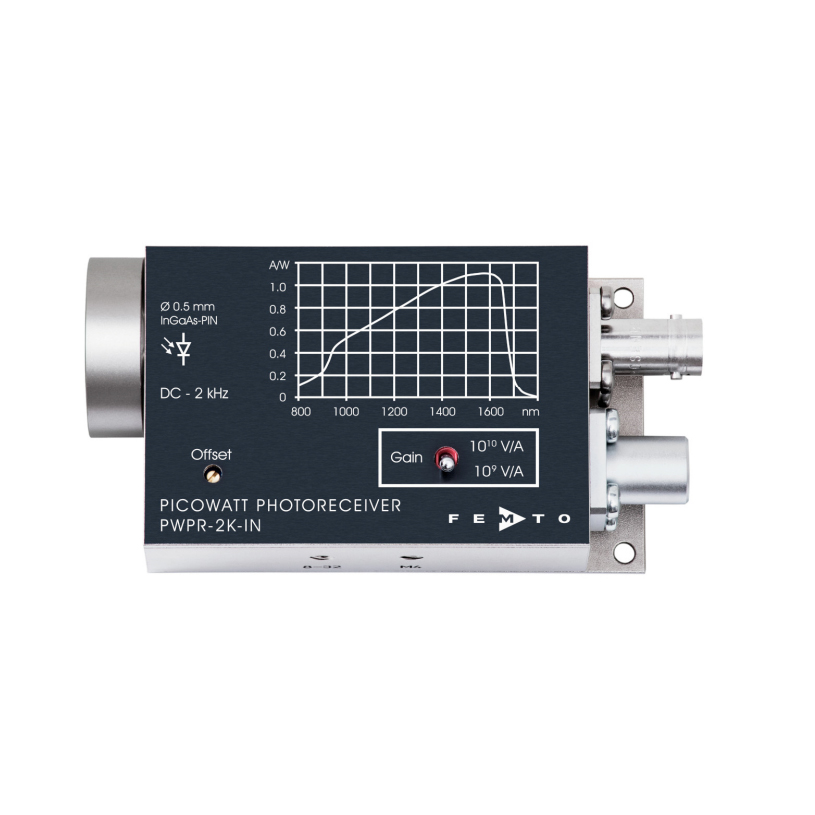

PWPR-2K 光接收器是自由空间输入 (FST)，带有 1.035 英寸 -40 螺纹法兰。我们支持来自不同制造商的各种光学标准配件，包括透镜、管、笼式系统和光学适配器。通过连接可选的光纤适配器(PRA-FC 和 PRA-FSMA)，输入法兰可以轻松转换为光纤输入。

相对较大的探测器面积允许在自由空间应用中轻松对准。此外，可选的光纤适配器PRA-FC和PRA-FSMA可确保高而稳定的耦合效率。

所有 PWPR-2K 光接收器均具有 UNC 8-32 和 M4 螺纹孔，可安装到标准英制和公制柱上。


特征

● 超低噪音：NEP≤10fW/√Hz

● Si 和 InGaAs 型号覆盖 320 至 1700 nm 的波长范围

● 带宽：DC 至 2 kHz

● 跨阻增益：可在 10^9 V/A 或 10^10 V/A之间切换

● 自由空间入口：1.035英寸 - 40螺纹或25毫米直径无螺纹法兰

● 可选螺纹适配器可轻松转换为光纤输入(FC 和 FSMA)


应用

● 光谱和反射/透射测量

● 时间分辨光脉冲功率测量

● 光源特性

● 采用斩波调制的高灵敏度应用

● 示波器、A/D转换器、锁相放大器等的光学前端。


技术参数


模型	PWPR-2K-SI-FST	PWPR-2K-IN-FST
光电二极管	1.2 mm Φ Si-PIN	0.5mm Φ InGaAs-PIN
波长范围	320 至 1060 nm	900至1700nm
带宽（-3 dB）	DC - 2kHz
上升/下降时间 (10% - 90%)	165 µs
跨阻增益 （可切换）	1 x 10^9V/A 1 x 10^10V/A
*大转换增益	0.64 x 10 ^9  V/W（@ 900 nm，增益 10 9  V/A） 0.64 x 10 ^10  V/W（@ 900 nm，增益 10^ 10  V/A）	1.1 x 10 ^9  V/W（@ 1580 nm，增益 10^ 9  V/A） 1.1 x 10 ^10  V/W（@ 1580 nm，增益 10^ 10  V/A）
NEP（@ 100 Hz）	9 fW/√Hz（@ 900 nm）	10 fW/√Hz（@ 1580 nm）

输出电压：*大+10V。

可以使用微调电位器来调整偏移量。输出短路保护。

M4 和 8-32 螺纹适用于标准柱。

电源输入为±15 V 3针LEMO连接器。配有 LEMO 连接器用于电源输入。

准备可选的 PS-15 电源。


光谱响应

典型性能
